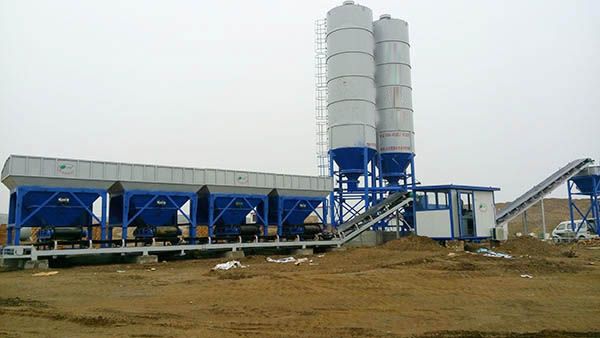

WCB800稳定土拌和站
WCB800稳定土厂拌设备配置表
序号 | 项目 | 主要技术参数及配置 |
| 1 | 整机 | 1.额定生产能力： 砂砾稳定土800t/h 灰土稳定土700t/h 2.总功率： 190Kw 3.控制型式： 手动或自动 4.拌合骨料最大料径：60mm 5.骨料系统精度： ±1% 6.粉料系统精度： ±1% 7.组装形式： 可拆迁模块式 8.占地面积： 45×10=450m2
|
| 2 | 骨 料 配 料 供 给 系 统 | 一、料斗（4仓） 1.容 积： 12m3 （单仓堆积） 2.外形尺寸： 3615×2490×3420（长×宽×高） 3.上料高度： 3420m 4.组合形式： 单仓组成。 5.配置要求： 配有四个格筛，功率1.1kw，河南新乡产。 |
二、计量装置 | ||
三、混合料输送机： | ||
3 | 粉 料 供 给 计 量 系 统 | 一、粉料仓： 1.数 量： 1个 2.容 积： 100t(水泥密度按1.45计算) 3.直 径： Φ3000mm 4.除尘装置： 设在仓顶 5.破拱装置： 出料锥口处装有气动破拱装置。 |
二、计量设备： 1.挡板闸阀： 600×600mm 2.供料螺旋： 7.5KW；计量螺旋：4KW，山东开元电机产。 3.控制形式： 微机控制，通过变频器调整供料螺旋转速。。 4.系统精度： ±1% 5.计量范围： 0-50t 6.输送形式： 粉料经刚性闸板阀经过供料螺旋输送， 由计量螺旋计量后输送到搅拌机。 | ||
4 | 供 水 系 统 | 1.水箱容量： 8m3 2.水泵型号： 潜水泵QY40-21-3，泰安水泵厂。 3.水泵流量： 50 m3/h 4.水泵扬程： 21m 5.电机功率： 3kw |
5 | 搅 拌 装 置 | 1.结构型式： 双卧轴强制连续式 2.生产能力： 0-800t/h 3.叶片数量： 64 4.叶片材质： 铬钼合金 5.允许最大粒径：60mm 6.电机功率： 2 X 55kw 7.减速机型号： ZQ750 8.驱动： 双电机传动 9.转速： 92rpm |
6 | 成品料输送机 | 1.皮带带宽： 1200mm 2.带 速： 2.5m/s 3.作业能力： 800t/h 4.提升高度： 6m 5.安装倾角： 18度 6.电机功率： 22Kw，电机减速机传动 。 |
7 | 储料装置 | 1.料仓容积： 12m3 2.卸料高度： 3.8m 3.通道宽度： 3.4m 4.驱动方式： 气动、空压机功率5.5Kw 5.控制方式： 电磁阀控制 6震动器功率： 1.1 Kw，河南新乡产。 |
8 | 气路系统 | 1.气动元件： 均选用优质气动元件 2.使用： ⑴用于粉仓破拱， ⑵用于成品料门开启。 |
9 | 控 制 系 统 | 微机控制 操作室： 钢构房 主 机: 联想 显示器： 联想 变频器： 海利普 传感器： 蚌埠 电器： 正泰 空调、 电缆 |
